2021年第12号国家标准公告,由全国电器附件标委会(SAC/TC67)归口修订的两项家用插头插座国家标准正式发布,并将于2022年11月1日起正式实施。

本次修订的两项标准分别为:

GB/T 2099.1-2021《家用和类似用途插头插座 第1部分:通用要求》

GB/T 1002-2021《家用和类似用途单相插头插座 型式、基本参数和尺寸》

一、新旧版标准的主要差异

本次标准修订,在技术上保持了与国际标准接轨,并根据我国家用插头插座系统特点进行了技术更新。相比旧版标准,主要在以下方面加以优化和提升:

1.取消单相两极双用插座

单相两极双用插座(俗称“扁圆插座”)的插孔较大,特别是没有安装保护门的“扁圆插座”,在使用中存在潜在触电风险。

新版家用插头插座标准正式发布,你做好准备了吗?插图1

标准取消了单相两极双用插座,避免因手指或金属物件碰触到插座插孔内导体而导致触电事故发生,极大地提高了家用插座产品的安全性。

新版家用插头插座标准正式发布,你做好准备了吗?插图2

单相两级扁圆插座

新版家用插头插座标准正式发布,你做好准备了吗?插图3

单相两级双扁插座

同时,常见的五孔墙壁插座(简称“扁圆五孔”)将由单相两极孔和单相两极带接地孔替换组成(简称“扁五孔”)。

新版家用插头插座标准正式发布,你做好准备了吗?插图4

单相扁圆五孔插座

新版家用插头插座标准正式发布,你做好准备了吗?插图5

单相扁五孔插座

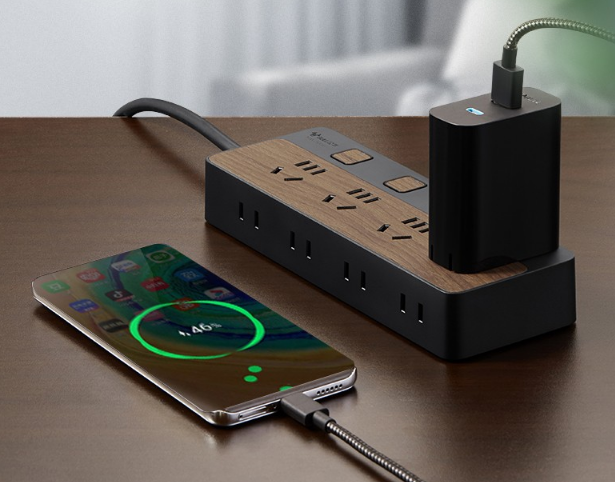

在转换器和延长线插座产品中,扁五孔插座已被广泛应用,该类产品在终端消费市场也已比较常见。

新版家用插头插座标准正式发布,你做好准备了吗?插图6

2.增加插头插销的绝缘护套

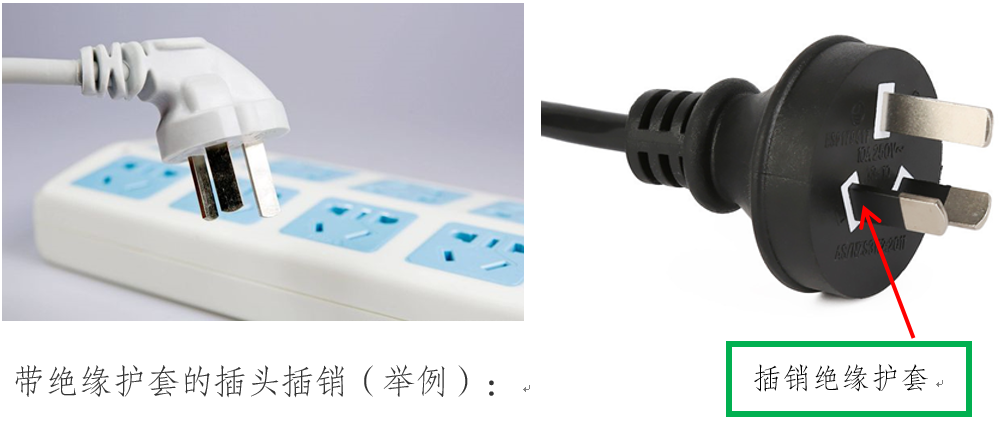

插头插销增加了绝缘护套,避免在插拔插头过程中碰触到带电插销,使插头带电插拔时的安全性大幅提高。另外,为不影响插销的机械强度,新版标准适当加大了插销厚度的规定值。

新版家用插头插座标准正式发布,你做好准备了吗?插图7

3.增加了带保护门驱动片的插头

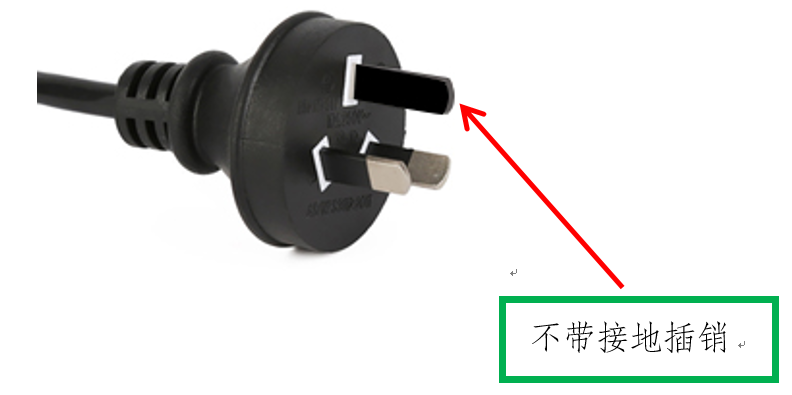

Ⅱ类电器可配用与额定电流10A、16A单相两级带接地插头型式、参数和尺寸相同的不带接地插销的插头,仅作为与插座插合时打开保护门的驱动装置,其颜色为黑色,产品为不可拆线形式。

新版家用插头插座标准正式发布,你做好准备了吗?插图8

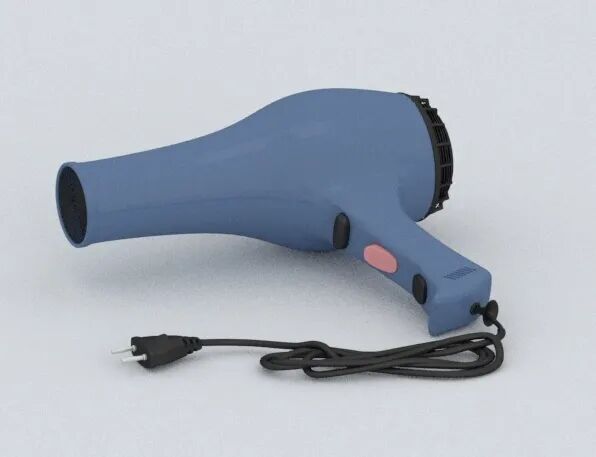

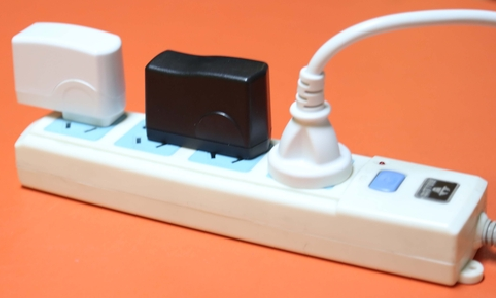

可移动式电器(如:电吹风、直发器等),在使用过程中,存在插头从墙壁插座中松脱的问题。标准增加带保护门驱动片的插头,起到了一定的固定作用,有效防止可移动式电器插头的松脱。

新版家用插头插座标准正式发布,你做好准备了吗?插图9新版家用插头插座标准正式发布,你做好准备了吗?插图10

4.增加了插座带电/接地插套与结合面的距离要求

标准规定了带电插套和接地插套离插合面的最小距离要求,避免插头插拔过程中触电的可能性,同时确保插头插合时接地的优先性,以及插头拔出时接地的滞后性,极大地提高了插座使用的安全性。

5.增加和修改了插头插座测试用量规

标准增加了插座量规的使用方法,对量规的尺寸公差、量规类型(如:修改了止规改为单插销止规、合并了单相两极带接地插头内量规和外量规、增加了插座接触规等)有了新的要求,提高了测试结果的准确性、一致性和规范性。

另外,新版GB/T 2099.1标准,在对插座保护门的防触电设计、插座结构、插座机械强度以及温升试验等方面也进行了修订。

二、企业应对措施建议

针对新版本标准技术要求,企业应及时对产品进行评估,更新完善现有生产流程,把控关键环节与设计要点,做好产品过渡。具体建议如下:

1.新产品开发

按照新版标准的发布,应考虑模具使用寿命,避免模具在寿命周期内被动淘汰,造成资源浪费。建议新品开发,直接采用单相两极扁孔或扁五孔插座。

2.现有产品升级

企业应结合模具寿命情况,新开模具建议采用单相两极孔或扁五孔插座,不建议在模具寿命周期内对孔型进行修整,不但造成模具浪费,而且增加测试成本。

3.产品的认证检测

企业应具有市场竞争和“先入为主”的消费理念,提前做好单相两极孔型插座产品,并及时完成产品认证及证书转换过渡,将给企业带来更大的收益。

另外,对新开模具,其CCC认证标志的样式和施加要求,需满足《强制性产品认证标志加施管理要求》的规定。

与此同时,企业应与地方公共服务平台和认证检测机构建立良好沟通机制,尽早了解和学习新版标准内容,做好产品型式试验及产品认证,在标准信息、质量评价及认证检测等方面率先获得突破,以实现产品认证的顺利过渡。
